一(yī / yì ／yí)變頻電量測試系統概述

  經過長期調研，結合用戶反饋，通過多年的技術積累，提高産品質量，生産制造企業、科研單位可從兩個方面加強變頻電量測試儀器計量檢測系統的建設：

  1、計量能力建設，完成準确的量值傳遞過程，相關内容可參閱變頻電量計量系統解決方案。

  2、測試能力建設，完成摸底和(hé / huò)研究試驗，獲得科研數據。

  不論是計量還是測試能力均建議建立自動化的控制、采集和(hé / huò)數據處理能力，提高試驗效率、減少人爲(wéi / wèi)幹擾。爲(wéi / wèi)提升生産制造企業、科研單位變頻電量計量檢測能力，結合我司計量檢測實力，提煉出變頻電量測試儀器測試系統總體方案配置。

  變頻電量測試儀器具體可指：各種電壓/電流傳感器及變送器、數字電壓表、數字電流表、功率計、功率分析儀、電能表、諧波分析儀以及由變頻電量變送器和(hé / huò)變頻電量測量儀器構成的系統。

  變頻電量測試系統從功能上大體可以分爲(wéi / wèi)四大部分：變頻測試電源、自動測試系統、自動化測試操作台和(hé / huò)被測試儀器或系統;

  變頻測試電源分類：YM/YD系列變頻測試電源、YR系列階躍響應測試電源、YDS系列雙向直流母線電源等;

  自動測試系統組成：100kHz六路采集系統、通訊轉換器、專用PC機和(hé / huò)上位機軟件等;

  自動化計量操作台：時尚操作台主體、航空座椅、打印機等。

圖1 變頻電量測試系統解決方案

二變頻測試源

  測試能力要(yào / yāo)求盡量覆蓋被檢對象的量程範圍，滿足科研生産需要(yào / yāo)。主要(yào / yāo)有頻率響應測試和(hé / huò)階躍響應測試兩大類産品。

01頻率響應測試

  采用全數字信号發生技術和(hé / huò)大功率串并聯功放，産生高電壓或者大電流的正弦激勵信号，施加給變頻電量傳感器或測試儀器，通過改變激勵信号的頻率觀察被測傳感器或儀器的輸出就可以得到它的頻率響應。測試系統最核心的就是由全數字信号發生器和(hé / huò)大功率串并聯功放構成的測試電源，天濤測試電源可全面覆蓋0~10kV、0~5kA、1Hz~200kHz的輸出範圍，可靠性高、穩定性好、全數字化智能化控制。

  有些電源生産廠家采用可調功率電感、電容諧振的方案産生激勵電流，通過調節電感和(hé / huò)電容參數達到需要(yào / yāo)的電流幅值或頻率。此方案成本較低，但是參數漂動大，電流、頻率不穩定，可調性差，不能滿足高精度計量檢測需求。

表1 YD-50-100A交流大功率變頻電源技術參數

  100A、100kHz的YD-50-100A交流大功率變頻電源是我公司成熟穩定産品，當需要(yào / yāo)提供更大輸出電流時，建議采購若幹台同型号産品将輸出并繞實現。例如實現500A、100kHz的測試電流實現原理如下：

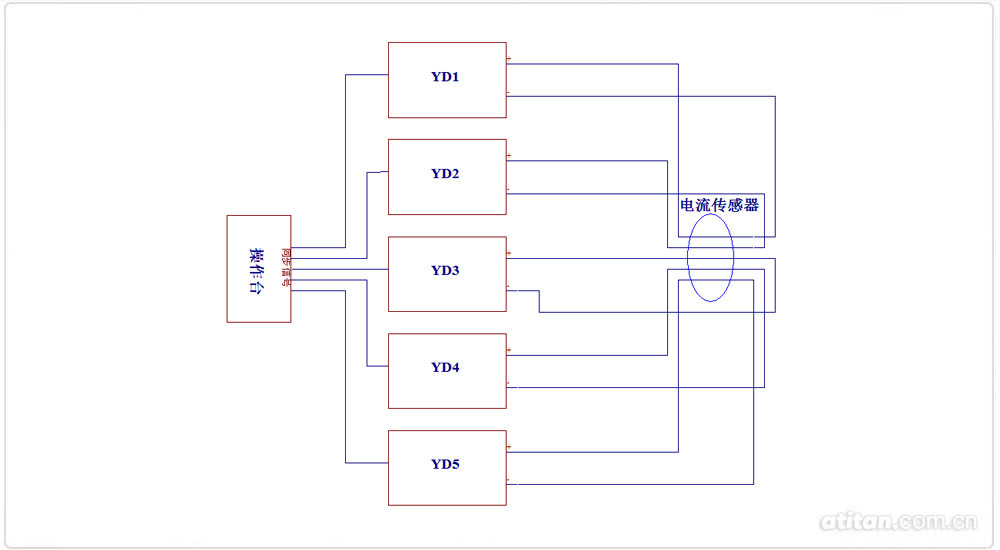

圖2 500A并繞測試原理圖

  采用5台100A的變頻電源模塊并繞輸出實現500A的測試激勵，通過操作台實現同步控制。如此，5台電源模塊可以靈活組合，既可以當做5台100A的電源使用也可以當做1台500A的電源使用。5台100A電源的總輸入功率僅需75kW，大大低于1台500A電源的輸入功率。

  通過操作台發出同步控制信号，同步時間≦5uS。通過電流源輸出并繞方式，可靈活實現系統擴容功能，可根據用戶實際情況增大電流源系統輸出電流，完成3000A變頻電量傳感器或測試儀器性能測試能力的建設。

02階躍響應測試

  采用全數字信号發生技術和(hé / huò)大功率脈沖功放技術，産生近似理想的高電壓或者大電流的方波激勵信号，施加給變頻電量傳感器或測試儀器，觀察被測傳感器或儀器的輸出就可以得到它的階躍響應即上升時間和(hé / huò)下降時間。測試系統最核心的就是由全數字信号發生器和(hé / huò)大功率脈沖功放構成的方波測試電源，天濤方波測試電源可全面覆蓋0~10kV、0~5kA、0~2kHz的輸出範圍，di/dt≥2kA/uS，dv/dt≥5kV/uS，且占空比可調，可靠性高、穩定性好、全數字化智能化控制。

三自動測試系統

01自動測試系統組成及原理

  自動系統重點關注四個部分：電壓電流探頭、數字變送器、通訊轉換器和(hé / huò)上位機軟件。電壓電流探頭用來監測測試電源的輸出;電壓電流探頭的輸出和(hé / huò)模拟量接口的被測對象的輸出的均由數字變送器轉換爲(wéi / wèi)數字信号上傳給上位機。數字量接口的被測對象根據需要(yào / yāo)由通訊轉換器轉換連接到上位機。上位機同時采集變頻功率源或測試電源和(hé / huò)被測對象的輸出自動完成校準比對、數據分析，并形成校準報告，同時可以存儲打印。

02電流探頭

  電流探頭的一(yī / yì ／yí)般要(yào / yāo)求如下：

  1)電流測量範圍10~1000A

  2)最大允許誤差0.2%

  3)帶寬1MHz以上

03電壓探頭

  電壓探頭的一(yī / yì ／yí)般要(yào / yāo)求如下：

  1)電流測量範圍10~10000V

  2)最大允許誤差0.2%

  3)帶寬1MHz以上

04數字變送器

  數字變送器的一(yī / yì ／yí)般要(yào / yāo)求如下：

  1)至少可以同步采集兩路信号，同步時間≦5uS

  2)電流信号範圍:-6A~+6A，電壓信号範圍-100V~+100V

  3)最大允許誤差0.05%

  4)帶寬10MHz以上

  數字變送器的一(yī / yì ／yí)般要(yào / yāo)求如下：

  ● 至少可以同步采集兩路信号，同步時間≦5uS

  ● 電壓信号範圍-100V~+100V，電流信号範圍-6A~+6A

  ● 最大允許誤差0.05%

  ● 帶寬100kHz~2000kHz

  通訊轉換器的要(yào / yāo)求如下：

  ● 可以完成帶有通訊接口的被試設備與主機的通訊連接

  上位機(含軟件)要(yào / yāo)求如下：

  ● 安裝有自動采集校準軟件，可以同步采集被試設備和(hé / huò)标準源、測試電源的輸出，并分析數據形成校準報告。具有數據存儲、管理及打印功能。

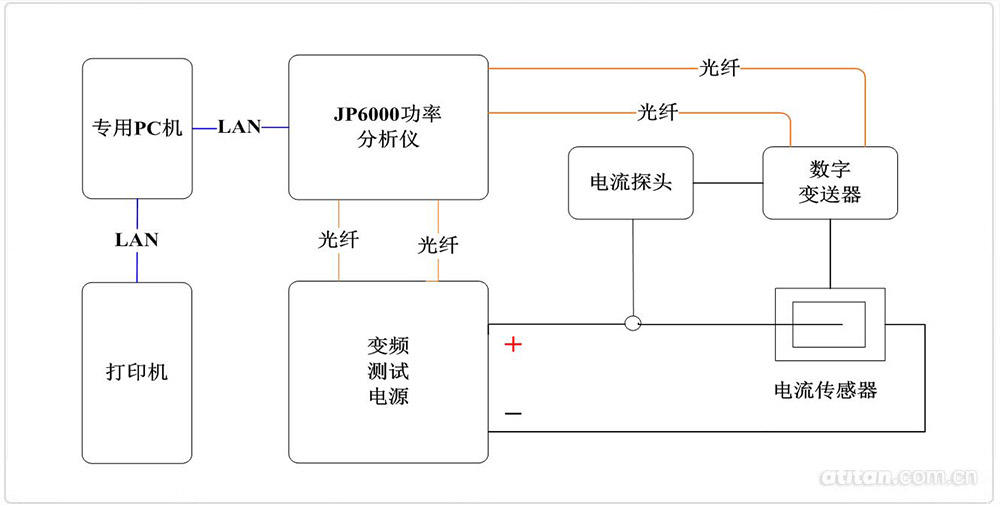

圖3 變頻電量測試系統工作原理

四自動化操作台

01時尚

  自動化操作台由專業公司設計，集成了(le／liǎo)當下流行元素，簡潔而不失大方。

02科技

  自動化操作台與變頻功率标準源隻有少量的光纖連接，降低了(le／liǎo)線路敷設及維護成本，大大提高了(le／liǎo)變頻電量計量系統的電磁兼容性和(hé / huò)試驗人員操作的安全性。

圖4 自動化操作台
